Контактна пластина для заземлення (40x80мм) YSHIELD GS2

YSHIELD Wall GW – контактная пластина для заземления экранирующих красок, сеток, решеток, ткани и др.

Контактную пластину следует использовать только в помещении.

Специально разработанный дизайн YSHIELD Wall GW для удобного монтажа у розетки.

Инструкция по использованию контактной пластины для заземления YSHIELD Wall GW

• Монтаж контактной пластины проводится в легкодоступной точке, недалеко от заземления.
• Просверлите отверстия 6 мм. Убедитесь, что вы не сверлите кабели!
• Для экранирующих красок: приклейте ленту для заземления EB2. Покрасьте поверхность экранирующими красками, как это рекомендовано соответствующей технической документацией. После высыхания поверхности нанесите второй слой под пластину и вокруг нее. Дайте высохнуть.
• Для экранирующей решетки и ткани: приклейте ленту для заземления EB. Соблюдайте все необходимые инструкции по использованию экранирующих материалов. Дисперсионный клей DKL90 является электропроводным, и после его высыхания существует низкое электрическое сопротивление, которое необходимо для правильного заземления. Это касается различных экранирующих паст и обоев. Дайте высохнуть.
• Вставьте дюбели и плотно прикрутите контактную пластину для заземления YSHIELD Wall GW.
• Убедитесь, что контактная пластина для заземления не перекрашенная! Перекрасьте участок поверхности пластины обычными настенными красками, заклейте обоями или используйте мелкую штукатурку, как рекомендовано в соответствующей технической документации.
• Установите заглушку. Зажмите на крышке специальную заглушку, которая служит защитой от случайного отключения кабеля.

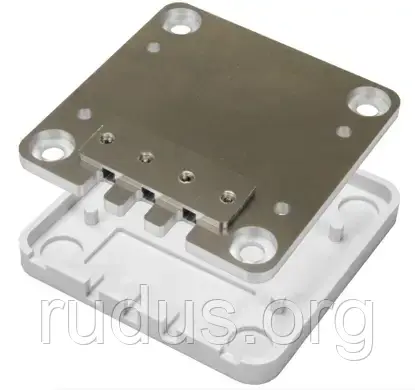

Комплектация контактной пластины для заземления YSHIELD Wall GW:

• контактная пластина заземления 75x75x6 мм
• заглушка 80x80x8 мм
• 4 винта
• 4 штифта
• 3 штекера

Кабель в комплект не входит. Рекомендуется использовать заземляющие кабели YSHIELD® GC.
