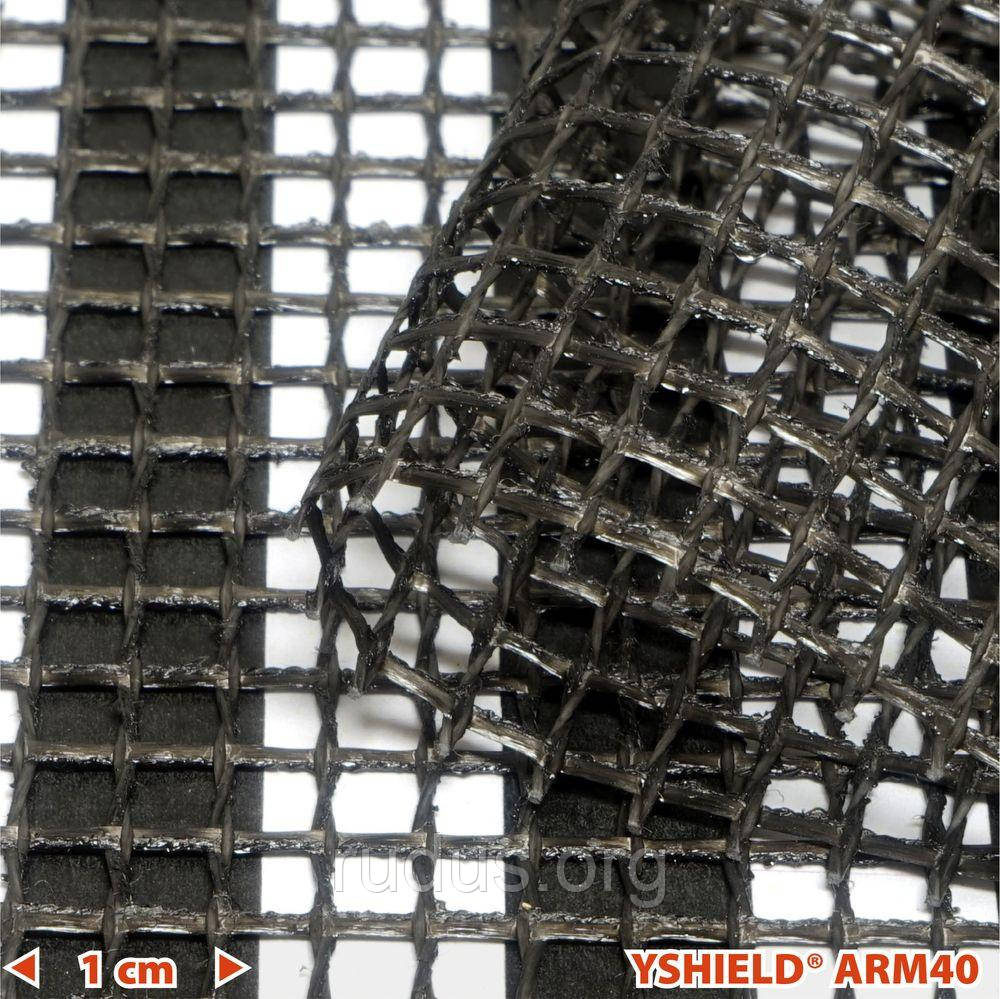

Арматурна сітка YSHIELD® ARM40 ширина 90 см | 1 метр

Арматурна сітка YSHIELD®ARM40 являє собою неслизьке стабільну за розмірами стеклосетчатую тканина для великомасштабного екранування високочастотних електромагнітних полів (ВЧ) і низькочастотних змінних електричних полів (НЧ).

• Армування в композитної теплоізоляційної системі і екранування в одному виробі.
• Запатентована склотканина з переплетенням ниток з нержавіючої сталі.
• Високоякісна обробка надійно захищає скловолокно від лужного впливу штукатурної системі.
• Електропровідна поверхню для легкого заземлення.
• Перевірено і сертифіковано ETAG 004 .

застосування

В якості армуючої тканини на відкритому повітрі композитної теплоізоляційної системі під штукатурку або всередині приміщень під штукатурку. Продовжити насипну укладання в районі покрівлі, під фасадами, під підлоговими покриттями і т. д.

обробка

Обробка екрануючої тканини ідентична обробці звичайної тканини з скловолокна. Вдавите в свеженанесенный армирующий состав без пузырей и складок и разгладьте. Ткань должна находиться в верхней трети армирующего массива и быть полностью им покрыта. Стыки ткани должны перекрываться на 10 см. Также необходимо обеспечить нахлест ткани в углах здания. Строительные проемы (окна, двери) требуют диагонального усиления тканевыми полосами. Если ткань порезана, например, в области анкеров строительных лесов, поверх разреза необходимо прикрепить дополнительную полосу ткани. Для заземления перфорированная лента GSS25 из нержавеющей стали прочно привинчена к основанию/дорожкам поперек всех дорожек.

Спецификации

• Ширина: 90 см
• Длина: продается метражом / рулон 50 м
• Затухание экрана: 23 дБ
• Плотность основания: 180 г/м²
• Толщина: 0,45 мм
• Цвет: черный
• Размер ячейки: 3,5 х 4,0 мм
• Прочность на растяжение макс.: 1750 Н/5 см (основа и уток)
• Максимальное удлинение: 3,9% (основа и уток)
• Материалы: стекловолокно, нить из нержавеющей стали, латексная отделка.

Заземление Это изделие с электропроводящей поверхностью должно быть заземлено путем интеграции в функциональное уравнивание потенциалов (FPA) . Подходящие компоненты можно найти в разделе «Заземление».

Экранирование ВЧ и НЧ

Этот продукт защищает от радиочастотных электромагнитных полей (RF) . Если не указано иное, указанные значения в дБ относятся к частоте 1 ГГц. Измерения от 600 МГц до 40 ГГц в соответствии со стандартами ASTM D4935-10 или IEEE Std 299-2006.

Этот продукт с электропроводящей поверхностью защищает от низкочастотных переменных электрических полей (НЧ) .

Отчет об испытаниях и экспертное заключение по затуханию в экранировании до 40 ГГц
